跌落式熔断器

HRW12-10跌落式熔断器生产厂家

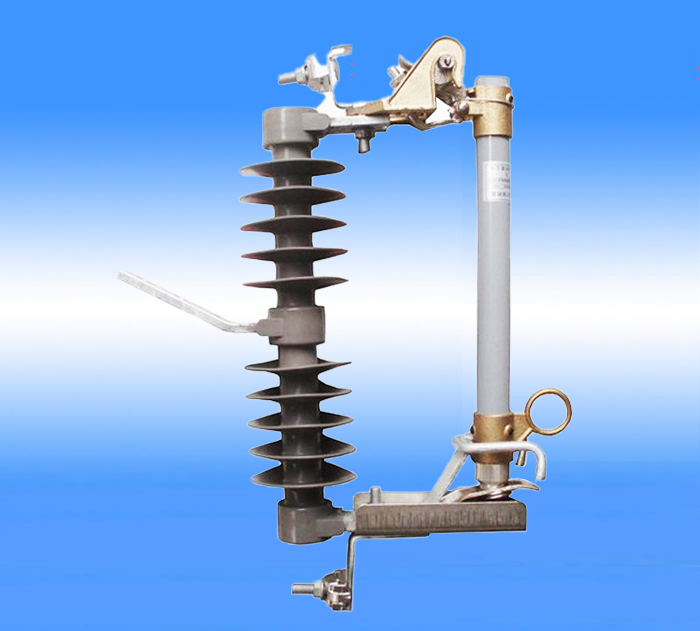

跌落式熔断器及拉复合跌落式熔断器是户外高压保护电器。


它装置在配电变压器高压侧或配电线支干线路上,用作变压器和线路的短路、过载保护及分、合负荷电流。


跌落式熔断器由绝缘支架和熔丝管两部分组成,静触头安装在绝缘支架两端,动触头安装在熔丝管两端,熔丝管由内层的消弧管和外层的酚醛直管或环氧玻璃布管组成。


拉复合跌落式熔断器增强弹性辅助触头及灭护罩,用以分、合电流。


二、用途


35KV50HZ>2000


三、使用条件


适用于环境温度上限°,下限摄氏度

海拔不超过风速不大于3.:

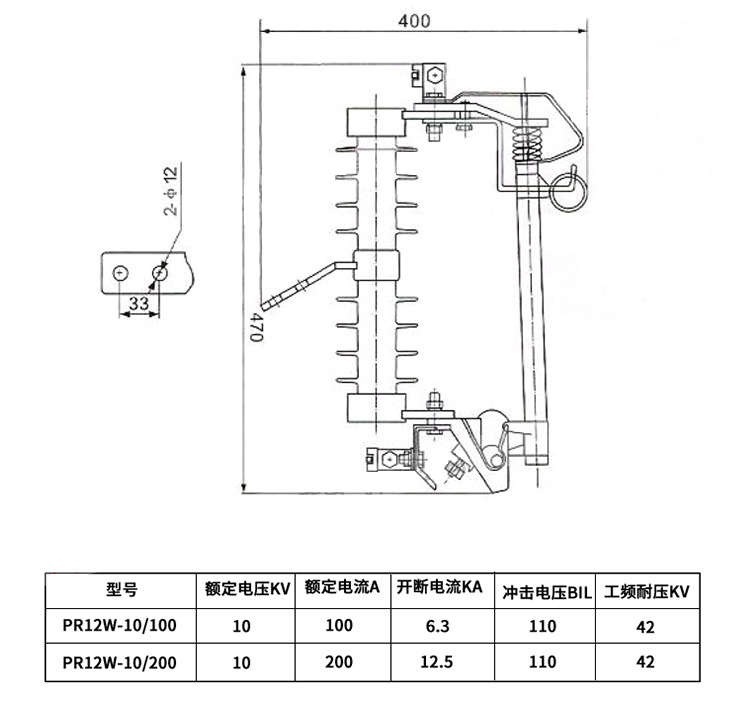

四、结构简介


五、型号说明


六、安装说明


安装时应将熔体拉紧使熔体大约受到左右的拉力,否则容易引起触头发热。


熔断器安装在横担构架上应牢固可靠,不能有任何的晃动或摇晃现象。


熔管应有向下°士°的倾角,以利熔体熔断时熔管能依靠自身重量迅速跌落。


熔断器应安装在离地面垂直距离不小于的横担构架上,若安装在配电变压器上方,应与配变的外轮廓边界保持以上的水平距离,以防万一熔管掉落引发其他事故。


熔管的长度应调整适中,要求合闸后鸭嘴舌头能扣住触头长度的三分之二以上,以免在运行中发生自行跌落的误动作,熔管亦不可顶死鸭嘴,以防止熔体熔断后熔管不能及时跌落。
